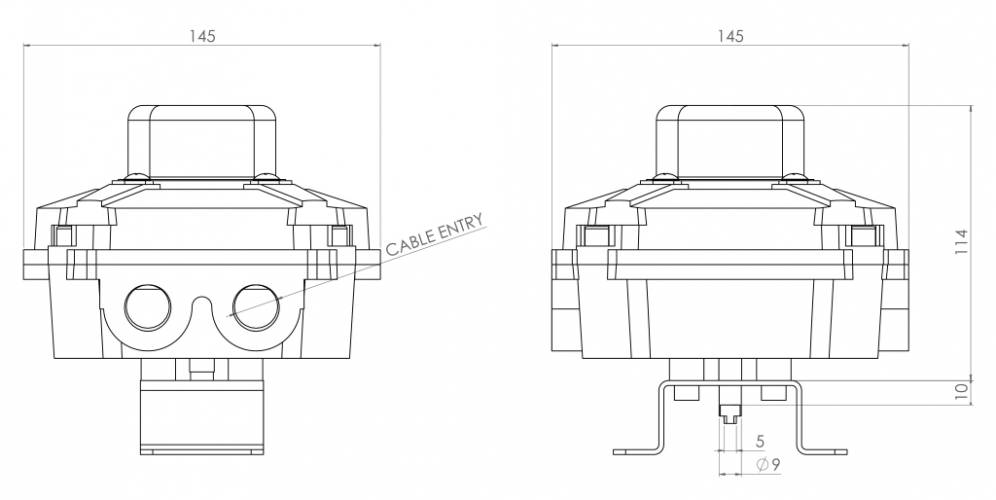

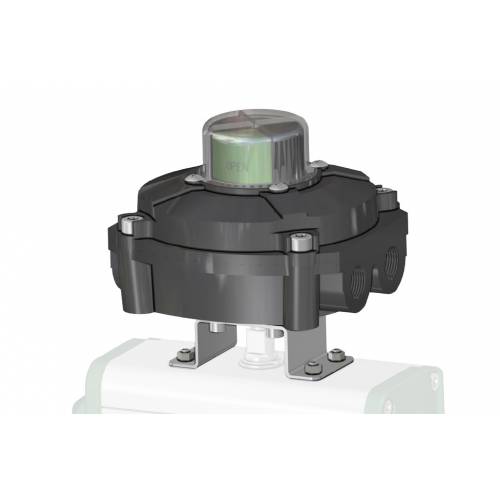

KS2L ATEX aus Aluminium mit optischer Anzeige

HAUPTMERKMALE
- Entwickelt, um die visuelle und elektrische Position jedes Ventils auch aus großer Entfernung leicht zu überprüfen.
- Gebaut nach Norm VDI/VDE 3845 (EN15714-3)
- Kann im Inneren zwei Signal-Endschalter enthalten, sowohl des mechanischen Typs "SPDT [Wechselschalter]" als auch Näherungsschalter.
- Präzise Einstellung der Nocken durch "Keilwellen".
- Klemmenblock mit 10 Anschlüssen
- 2 elektrische Anschlüsse mit Gewinde für Klemmkorb
- STD-Betriebstemperatur: von - 20 bis + 80 °C (NBR).
- Schutzart: IP66/67

WERKSTOFFE
- Gehäuse und Deckel: Aluminiumdruckguss mit niedrigem Kupferanteil, zweifach mit schwarzer Epoxidfarbe* beschichtet.
- Anzeige: Polycarbonat und ABS
- Schaft: Rostfreier Stahl
- Schrauben: Rostfreier Stahl

* Auf Anfrage auch in Inox-Stahl CF8M.

ZERTIFIZIERUNGEN
- CE-Konformitätserklärung auf Anfrage
- ATEX, IEC Ex II2GD Exd IIC T6
- Zertifikat bis SIL 2

IN DEN KS2L-BOXEN ENTHALTENE ENDSCHALTERARTEN

CODE*	BESCHREIBUNG	VERSION	ELEKTRISCHER ANSCHLUSS
M2	Elektromechanische SPDT-Mikroschalter mit Silberkontakten (OMRON D3V oder CHERRY D44) Max: 250 Vac 11A -250 Vdc 0.3A - 30 Vdc 3A	Serienmäßig
S1	Magnetische Näherungs-Mikroschalter SPDT HSR 834 W Max: 240 Vac 0.416A -240 Vdc 0.416A - 33 Vdc 3A	Auf Anfrage
42	Elektromechanische SPTD-Mikroschalter mit Goldkontakten (HONEYWELL V7) Max: 250 Vac 11A	Auf Anfrage
73	Verstärkte 3-Leiter Mikro-Näherungsschalter PNP NO P + F NBB2 V3 E2, 10÷30 VDC; 100 mA - Betriebsstrom 0 - 100 mA	Auf Anfrage
75	Verstärkte 2-Leiter Mikro-Näherungsschalter IFM IS 5026 5÷36 Vdc; 4÷200 mA	Auf Anfrage

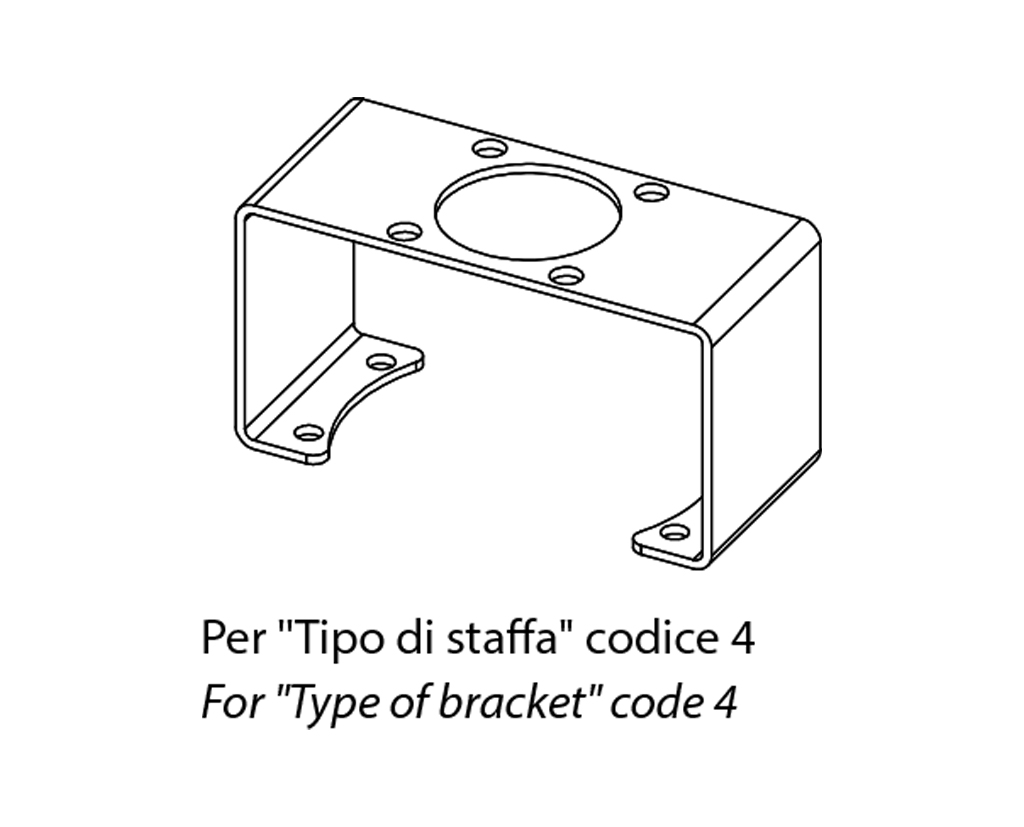

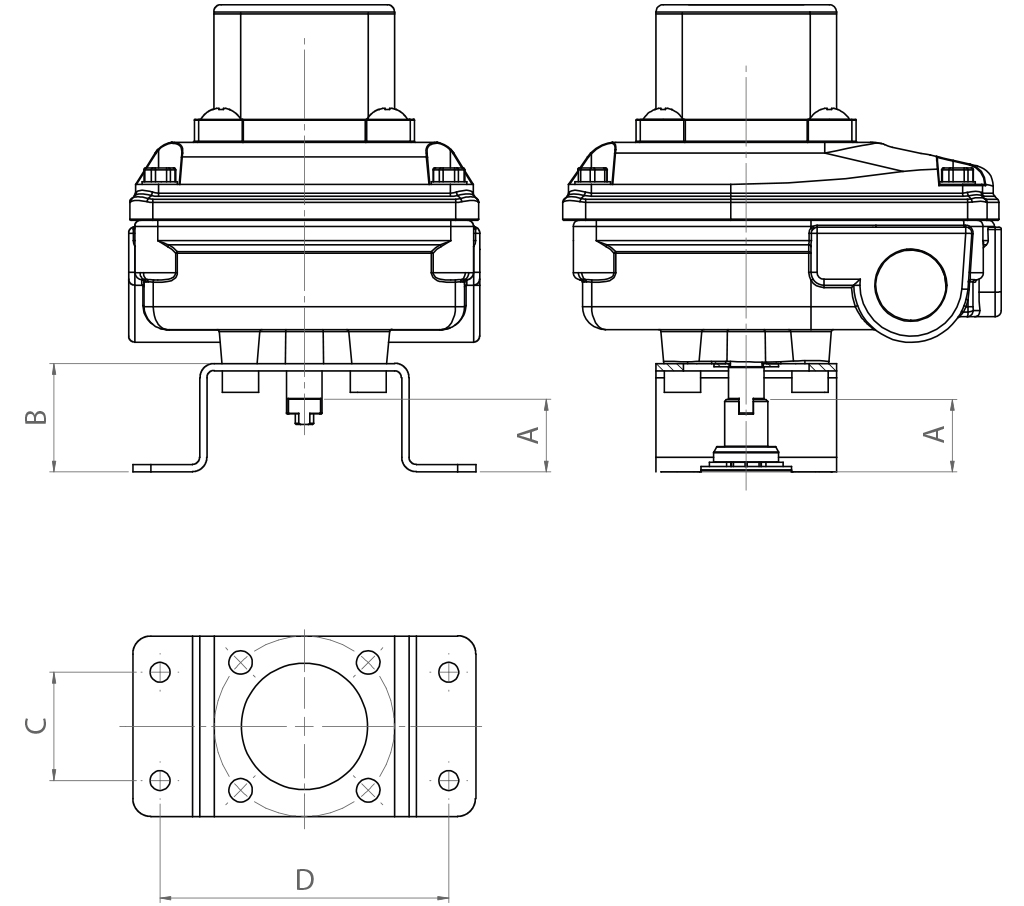

ANSCHLUSSBÜGEL ZWISCHEN STELLANTRIEB UND ENDSCHALTERBOX

KS3L - KS2L
