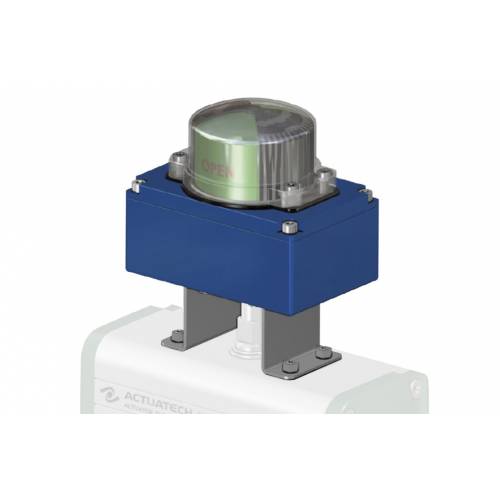

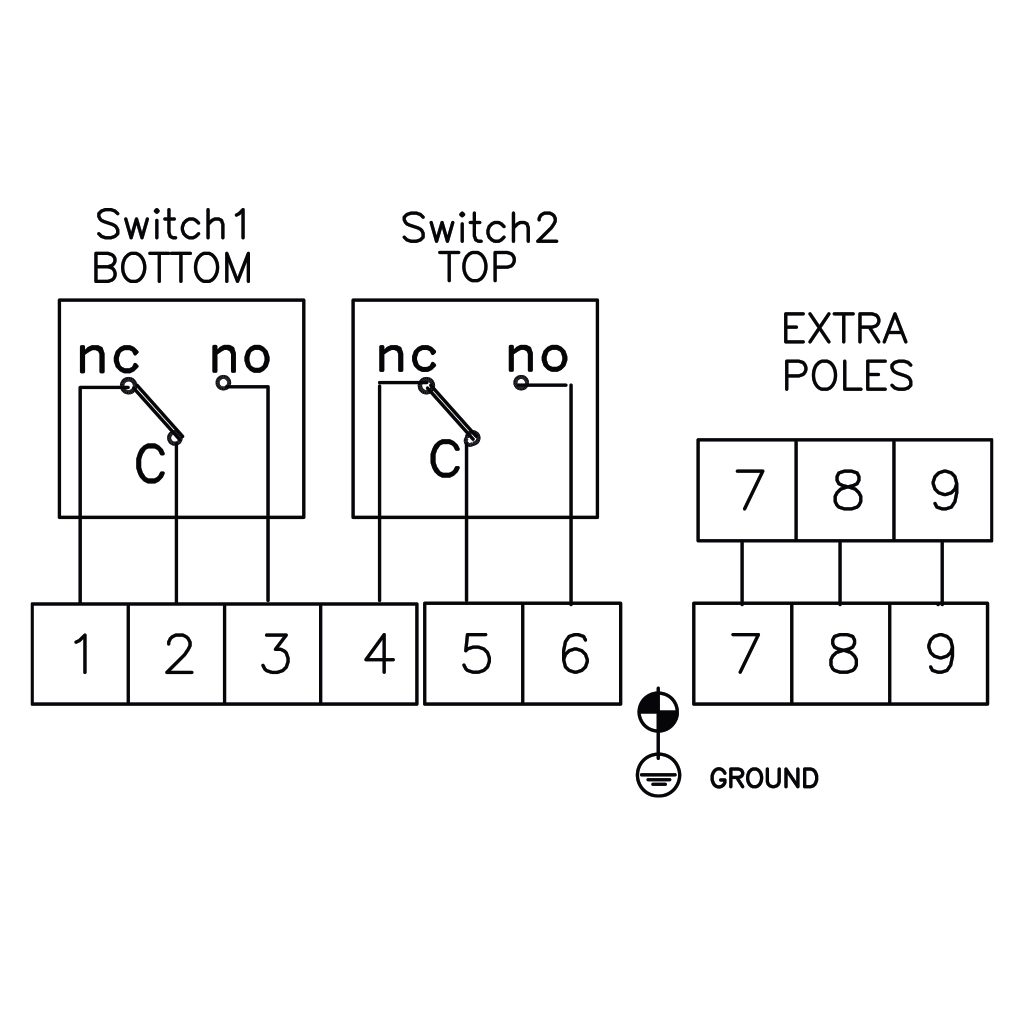

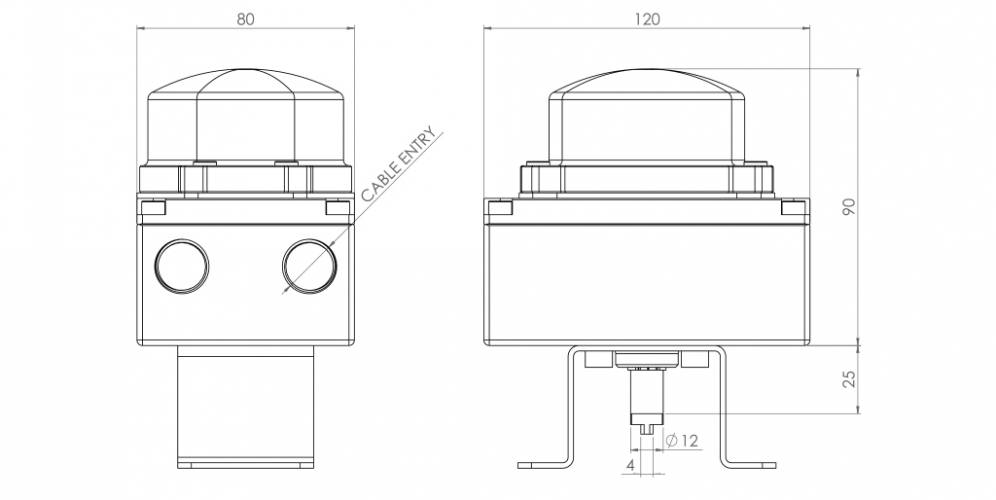

HAUPTMERKMALE - Entwickelt, um die visuelle und elektrische Position jedes Ventils auch aus großer Entfernung leicht zu überprüfen. - Gebaut nach Norm VDI/VDE 3845 (EN15714-3) - Kann im Inneren zwei Signal-Endschalter enthalten, sowohl des mechanischen Typs "SPDT [Wechselschalter]" als auch Näherungsschalter. - Die Betätigungsnocken des Endschalters sind schlupffrei, da die Verstellung durch Nuten an der Lagerwelle ohne Befestigungsschrauben oder sonstiges Werkzeug gewährleistet ist. - Die Vorverdrahtung erfolgt mit nummerierten Klemmen: 6 für die beiden Mikroschalter und zusätzliche Pole für eventuelle Verdrahtungen des Magnetventils (siehe Schaltpläne). - 2 elektrische Anschlüsse mit Gewinde für Klemmkorb - Betriebstemperatur: von - 40 bis + 80 °C - Schutzart: IP65
WERKSTOFFE - Gehäuse und Deckel: Aluminiumdruckguss mit Polyesterpulver beschichtet. - Anzeige: UV-beständiges und selbstverlöschendes Polycarbonat der Klasse V0 - Schaft: Rostfreier Stahl - Schrauben: Rostfreier Stahl
ZERTIFIZIERUNGEN - ATEX: II3D Ex TD A22 IP 65, T 85 °C - Andere auf Anfrage - Zertifikat bis SIL 3
ANSCHLUSSBÜGELZWISCHEN STELLANTRIEB UND ENDSCHALTERBOX KSIB - KSIF - KS3F
BÜGELART*
BESCHREIBUNG
0

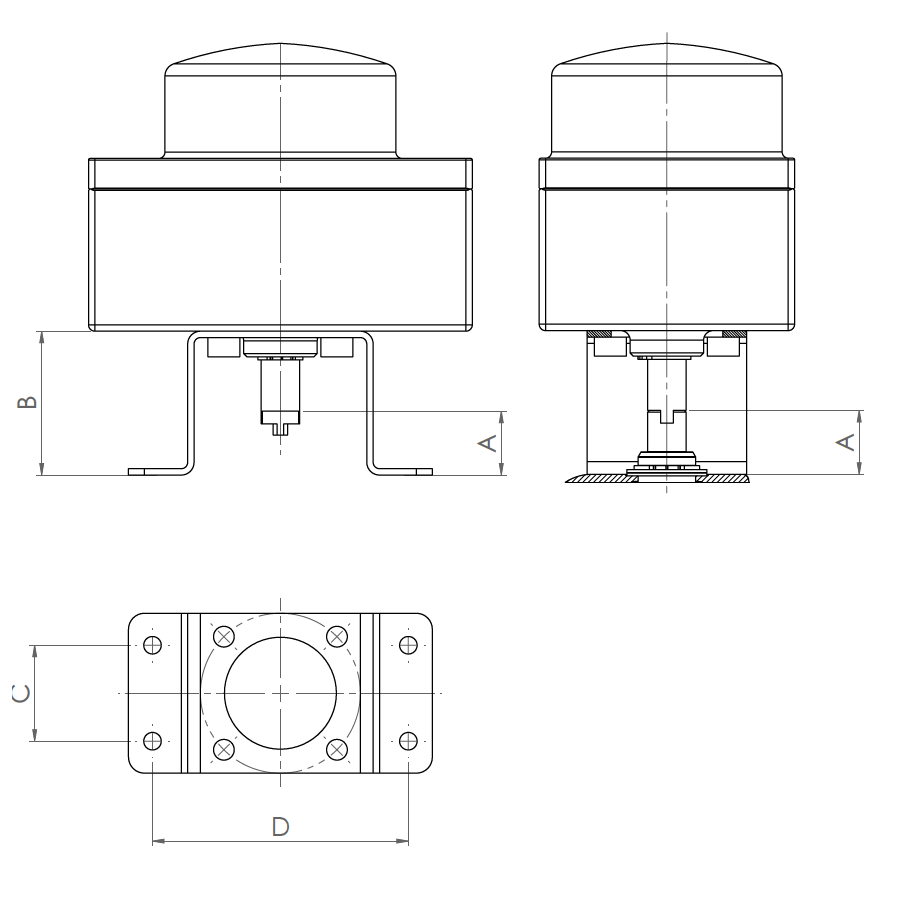

Anschluss NAMUR 25 x 50 x 20* (*20 = Stellantriebswellenhöhe, Maß A im Bild)
1
Anschluss NAMUR 30 x 80 x 20* (*20 = Stellantriebswellenhöhe, Maß A im Bild)
3
Anschluss NAMUR 30 x 80 x 30* (*30 = Stellantriebswellenhöhe, Maß A im Bild)
4

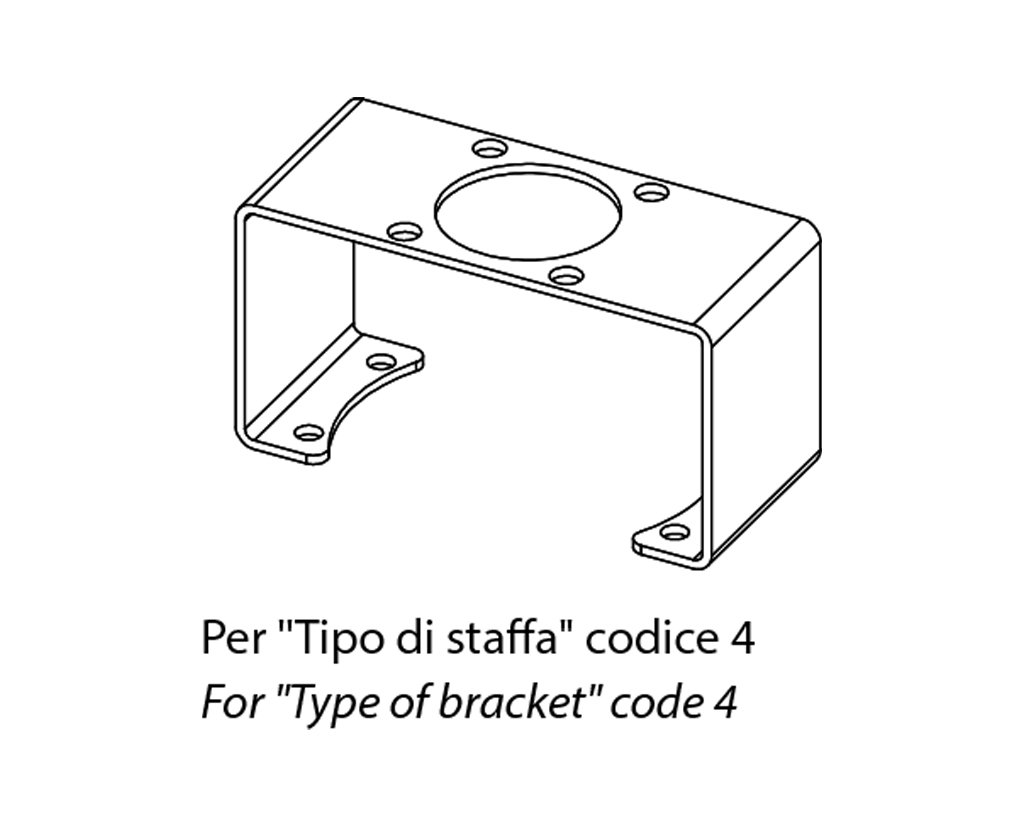

Anschluss NAMUR 30 x 80 x 30* (*30 = Stellantriebswellenhöhe, Maß A im Bild)
5
Anschluss NAMUR 30 x 130 x 30* (*30 = Stellantriebswellenhöhe, Maß A im Bild)
*Der Bügel erscheint im letzten Zeichen des Codes der Box des Endschalters. Um nur den Bügel zu bestellen, verwenden Sie bitte den ACTUATECH-Code.
FÜR STELLANTRIEBE AUS ALUMINIUM
ABMESSUNG
GD15÷GD120 GS15÷GS60
GD180÷GD960 GS90÷GS480
GD1440÷GD1920 GS720÷GS960
GD2880÷GD8000 GS1440÷GS4000
Artikelnummer
KCPN1015
KCPN1060
KCPN2060
KCPN1A04
Bügelart
1
3
4
5
A (mm)
20
30
30
30
B (mm)
45
55
55
55
C (mm)
30
30
30
30
D (mm)
80
80
80
130
FÜR STELLANTRIEBE AUS EDELSTAHL
ABMESSUNG
GD15**÷GD30** GS15**
GD60 GS30
GD120÷GD960 GS60÷GS480
GD1440÷GD1920 GS720÷GS960
Artikelnummer
KCPN0015
KCPN1060
KCPN2060
Bügelart
0
0
3
4
A (mm)
20
20
30
30
B (mm)
45
45
55
55
C (mm)
25
25
30
30
D (mm)
50
50
80
80
** Nach Verwendung des Übergangs für den Stellantrieb KBVI4015
GEWINDE DES KLEMMKORBS DER BOX
Gewindeart des Klemmkorbs***
Beschreibung
Hinweise
1
1/2” NPT
AUF ANFRAGE
2
M 20x1,5
STANDARD
*** Die Art des Gewindes wird im achten Zeichen des Codes der Box angegeben. KLEMMKÖRBE: Nicht im Lieferumfang enthalten.
