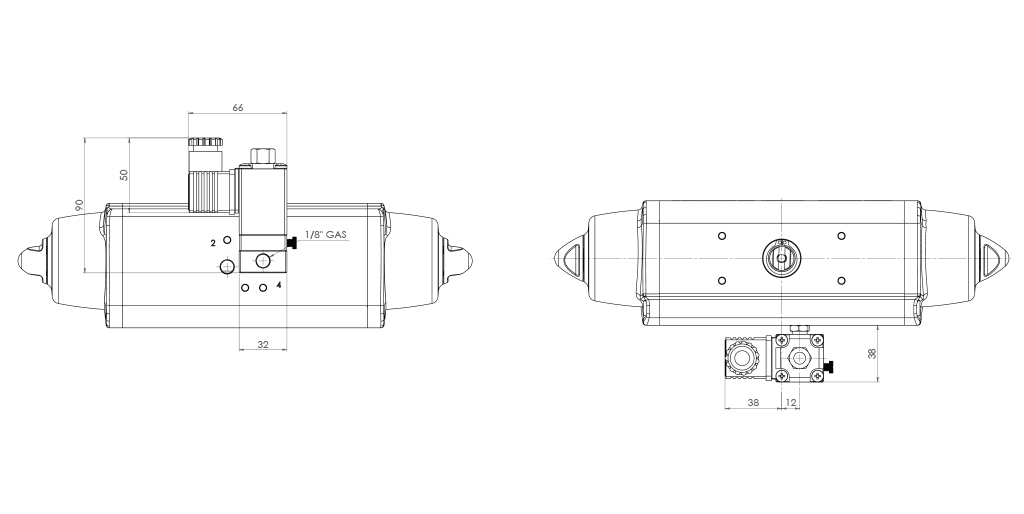

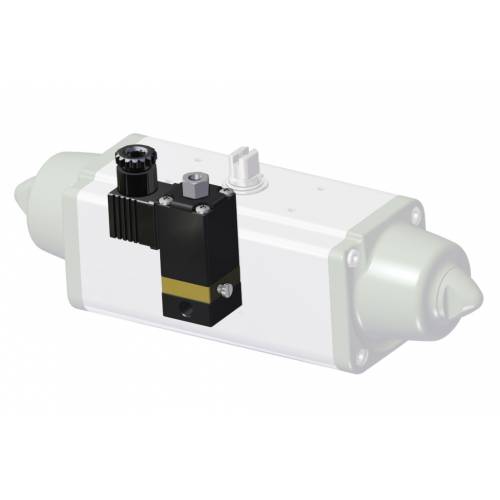

EP61 Magnetventil 3/2 für GS-Stellantriebe

FÜR STELLANTRIEBE GS15 bis GS60

HAUPTMERKMALE
- Magnetventil Typ 3/2 mit einem Solenoid erhältlich für folgende Spannungen: 24, 115, 230 V Wechselstrom; 12, 24 V Gleichstrom.
- Der Anschluss des Magnetventils erfolgt über eine Armatur, die direkt in den Lufteinlass des Stellantriebs führt, Zwischenstücke und Befestigungsschrauben entfallen.
- Leistungsaufnahme beim Start - Gleichstrom: --
- Leistungsaufnahme beim Start - Wechselstrom: 19,5 VA
- Leistungsaufnahme im Vollbetrieb - Gleichstrom: 8,2 W
- Leistungsaufnahme im Vollbetrieb - Wechselstrom: 9 VA
- Toleranz Versorgungsspannung: ± 10 %
- Isolierklasse Kupferdraht: H
- Isolierklasse Spule: F
- Schutzart mit Stecker: IP65
- Elektr. Anschluss : PG 9
- Pneumatikanschluss: 1/8” GAS (für GS15 bis GS60)
- Max. Magnetventildruck: 10 bar
- Vorlauftemperatur: von - 10 bis + 80 °C
- Umgebungstemperatur: von - 5 bis + 50 °C
- Durchmesser Durchgang: 1,8 mm
- Durchsatz: 80 Nl/min

WERKSTOFFE
- Gehäuse und Kappen: eloxiertes Aluminium
- Abstandhalter: Acetat mit Glasfüllung
- Dichtungen: Nitril
- Feder: Inox-Stahl
- Schrauben: Inox Stahl
