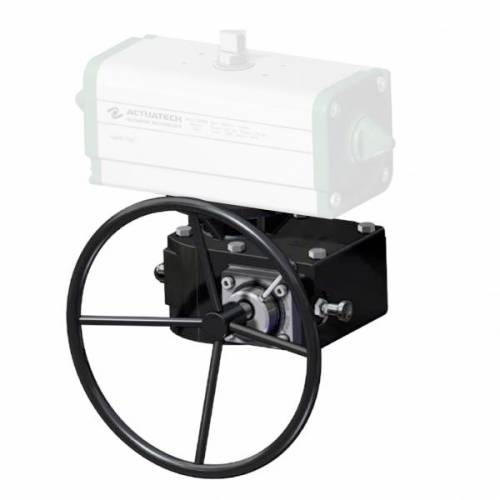

Grauguss-Reduzierstück mit abnehmbarem Handrad

GUSSEISEN REDUZIERSTÜCK MIT ABNEHMBAREM HANDRAD FÜR STELLANTRIEBE GD60 - GD8000 / GS60 - GS4000

HAUPTMERKMALE
- Dieser Stellantrieb wurde entwickelt, um bei einer Störung oder einem Stromausfall (Druckluft) an Ventilen, die von einem pneumatischen Dreh-Stellantrieb mit einer 1/4-Umdrehung gesteuert werden, eine Notfall-Bedienung zu ermöglichen. Der Stellantrieb wird zwischen Ventil und pneumatischem Stellantrieb montiert. Bei abgeschaltetem Stellantrieb steuert der Stellantrieb das Ventil direkt. Der eingesetzte Stellantrieb ermöglicht den Notfall-Betrieb durch Ziehen des Stellantriebs und damit des Ventilkegels. Darüber hinaus ermöglicht er immer die manuelle Betätigung des Ventils, wenn der pneumatische Stellantrieb wegen einem eventuellen Austausch oder einer Reparatur entfernt werden muss.
- Schutzart IP65
- Betriebstemperatur -20 bis + 120°C

WERKSTOFFE
- Gehäuse: Gusseisen GG25 / ASTM A48-40
- Zahnrad: Sphäroguss GGG40 / ASTM D60-40-18
- Schneckenwelle: Stahl C45/AISI 1045
- Welle: Stahl
- Handrad: Lackierter Stahl

MAXIMALES DREHMOMENT AM GETRIEBEAUSGANG
RRD02CDECD0000000141004
250 Nm
RRD03DEFDEF000000141004
660 Nm
RRD04EG0EG0000000381004
1220 Nm
RRD06FH0GH0000000421004
2210 Nm
RRD08HL0HL0000000351004
5930 NM
RRD08HL0HL0000000381004
7120 Nm
RRD09LM0LM0000000351004
10630 Nm

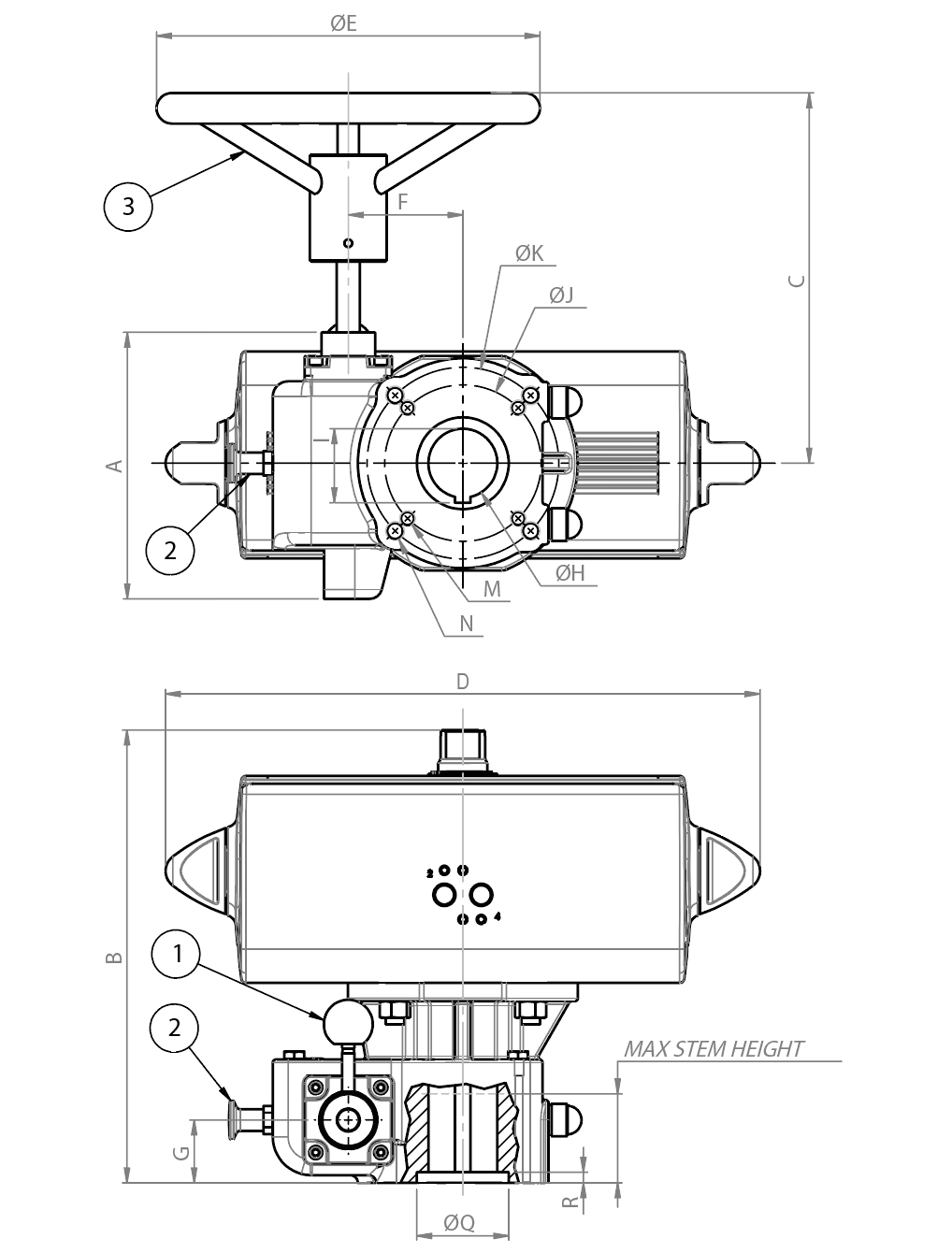

Reduzierstück mit Handrad am Stellantrieb mit Doppelwirkung

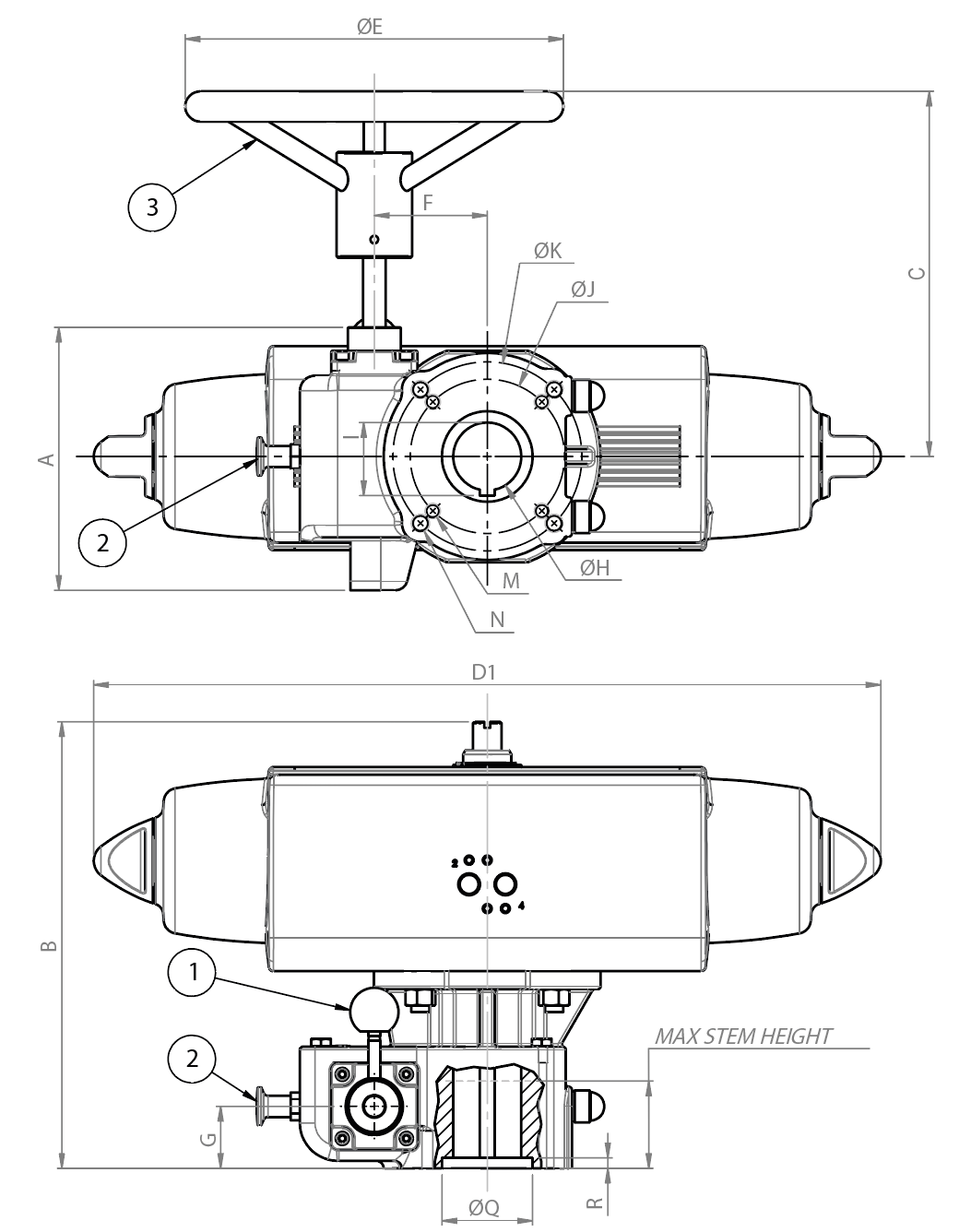

Reduzierstück mit Handrad am Stellantrieb mit Einfachwirkung

ABSCHALTUNG
Den Knauf (2) herausziehen und gleichzeitig den Hebel (1) nach unten drehen (im Uhrzeigersinn), währenddessen den Knauf (2) loslassen und sicherstellen, dass er in seine Ausgangsstellung zurückkehrt (bis ein Klicken hörbar ist); zu diesem Zeitpunkt kann sich der Hebel (1) nicht mehr drehen, das Getriebe wird ausgekuppelt und das Handrad (3) dreht sich im Leerlauf.

EINSCHALTUNG
Zum Einschalten muss wie zuvor beschrieben vorgegangen werden, aber durch Drehen des Hebels (1) von unten nach oben (gegen den Uhrzeigersinn) wird das Reduzierstück an dieser Stelle eingesetzt und kann manuell mit dem Handrad (3) betätigt werden.

MASSTABELLE
UNTERSETZUNGSGETRIEBE RRD02CDECD 0000000141004  RRD02CDECD  0000000141004  RRD02CDECD  0000000141004  RRD02CDECD  0000000141004  RRD03DEFDEF   000000141004RRD03DEFDEF 000000141004  RRD03DEFDEF   000000141004RRD04EG0EG 0000000381004
BAUSATZ STELLANTRIEB GD-UNTERSETZUNGSGETRIEBE
KCF055157  KCF075158  KCF075158  KCF105159  KCF105160  KCF105160  KCF125161  KCF125162
BAUSATZ STELLANTRIEB GS-UNTERSETZUNGSGETRIEBE
STELLANTRIEB  GD0060 F05-F07  GD0106 F05-F07  GD0120 F05-F07  GD0180 F07-F10  GD0240 F07-F10  GD0360 F07-F10  GD0480 F10-F12  GD0720 F10-F12
STELLANTRIEB   -  GS0060 F05-F07  GS0090 F07-F10  GS0120 F07-F10  GS0180 F07-F10  GS0240 F10-F12  GS0360 F10-F12
A  mm.  155  155  155  155  145  145  145  223
B  mm.  217  226  229  259,5  286  293  310  338
C  mm.  251  251  251  251  283  283  283  306
D  mm.  198  237  244,1  289,9  313,6  339,3  387,6  433,1
D1  mm.  −  −  338,5  393,7  409,6  474  520,5  613
ØE  mm.  300  300  300  300  300  300  300  600
F  mm.  53  53  53  53  65  65  65  85
G  mm.  42  42  42  42  51  51  51  57
ØH  mm.  32,15  32,15  32,15  32,15  45,3  45,3  45,3  54
I  mm.  35,5  35,5  35,5  35,5  48,6  48,6  48,6  58,3
ØJ  mm.  50  50  50  50  70  70  70  102
ØK  mm.  70  70  70  70  102  102  102  140
ØL  mm.  102  102  102  102  125  125  125  -
M  mm.  M6  M6  M6  M6  M8  M8  M8  M10
N  mm.  M8  M8  M8  M8  M10  M10  M10  M16
P  mm.  M10  M10  M10  M10  M12  M12  M12  -
F/F ISO 5211  F05/F07/F10  F05/F07/F10  F05/F07/F10  F05/F07/F10  F07/F10/F12  F07/F10/F12  F07/F10/F12  F10/F14
ØQ  mm.  42,35  42,35  42,35  42,35  60  60  60  75
R  mm.  4  4  4  4  6   6
S  mm.  47  47  47  47  60  60  60  69
MAX STEM HEIGHT mm.  45  45  45  45  58  58  58  66
Weight (GD)  Kg.  9  10  10,5  12  23  24  26,5  33,5
Weight (GS)  Kg.  −  −  11  13,5  24  26  29  37,5


Die Abmessungen der pneumatischen Stellantriebe wurden unter Berücksichtigung eines Mindest-Versorgungsdrucks von 5,6 bar (g) festgelegt. Für vom Standard
abweichende Drücke wenden Sie sich bitte an das Verkaufsbüro.
