DER STELLUNGSREGLER WIRD UNKALIBRIERT GELIEFERT. DAS UNTERNEHMEN ACTUATECH S.P.A. IST NICHT VERANTWORTLICH FÜR DAS SET-UP.

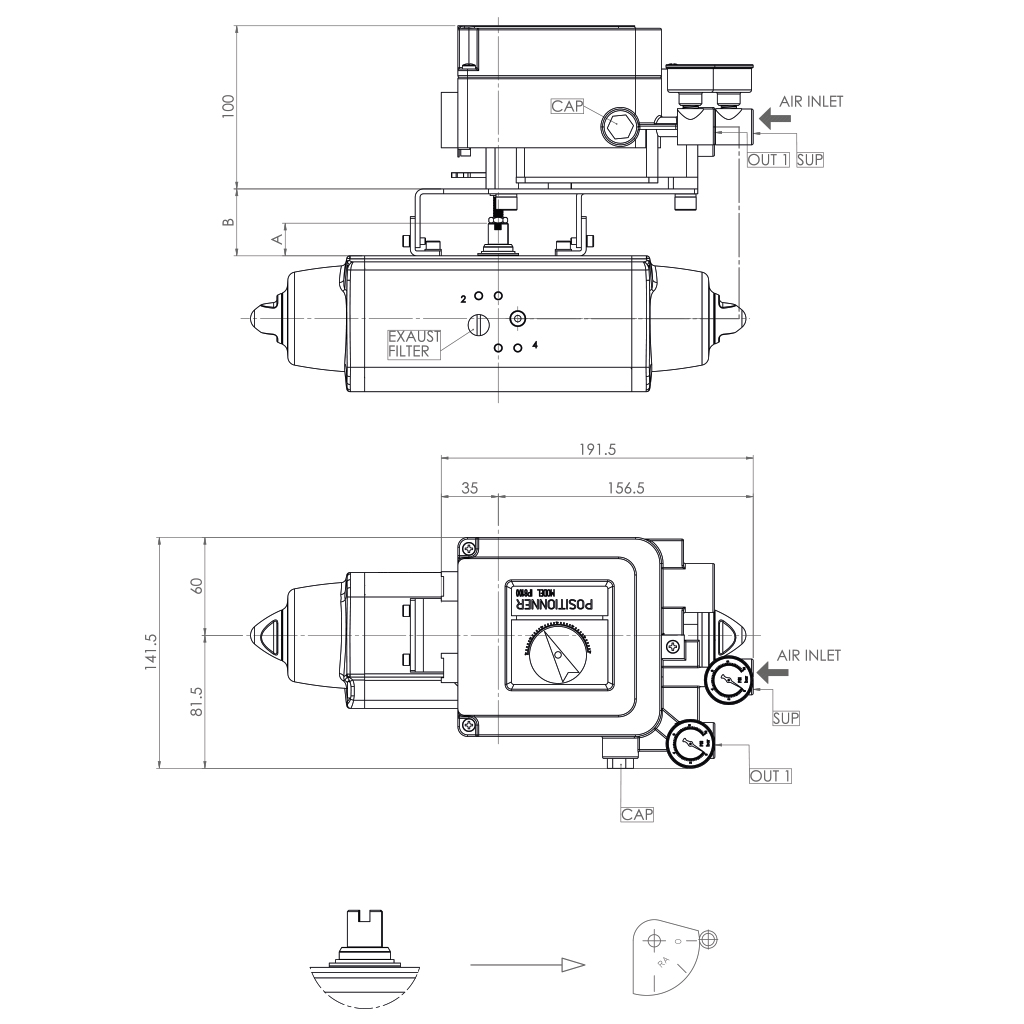

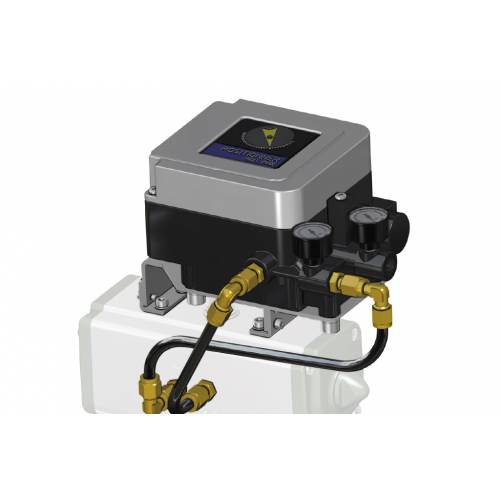

BESCHREIBUNG Der elektropneumatische Nocken-Stellungsregler eignet sich besonders für die proportionale Ansteuerung von GD- und GS-Stellantrieben. Der Stellungsregler ist mit dem Stellantrieb über einen Bügel verbunden, der in die Stellantriebsbohrung eingerastet wird. Ein elektrisches Regelsignal, gegeben von: Thermostat, Viskosimeter, Druckschalter usw. wird an den Stellungsregler gesendet, der basierend auf dem Wert dieses Signals den Öffnungs- oder Schließwinkel des Ventils einstellt. Der Rechts- oder Linkslauf kann ohne zusätzliche Teile geändert werden, einfach den internen Nocken umdrehen und die Anschlüsse zum Stellantrieb umkehren.

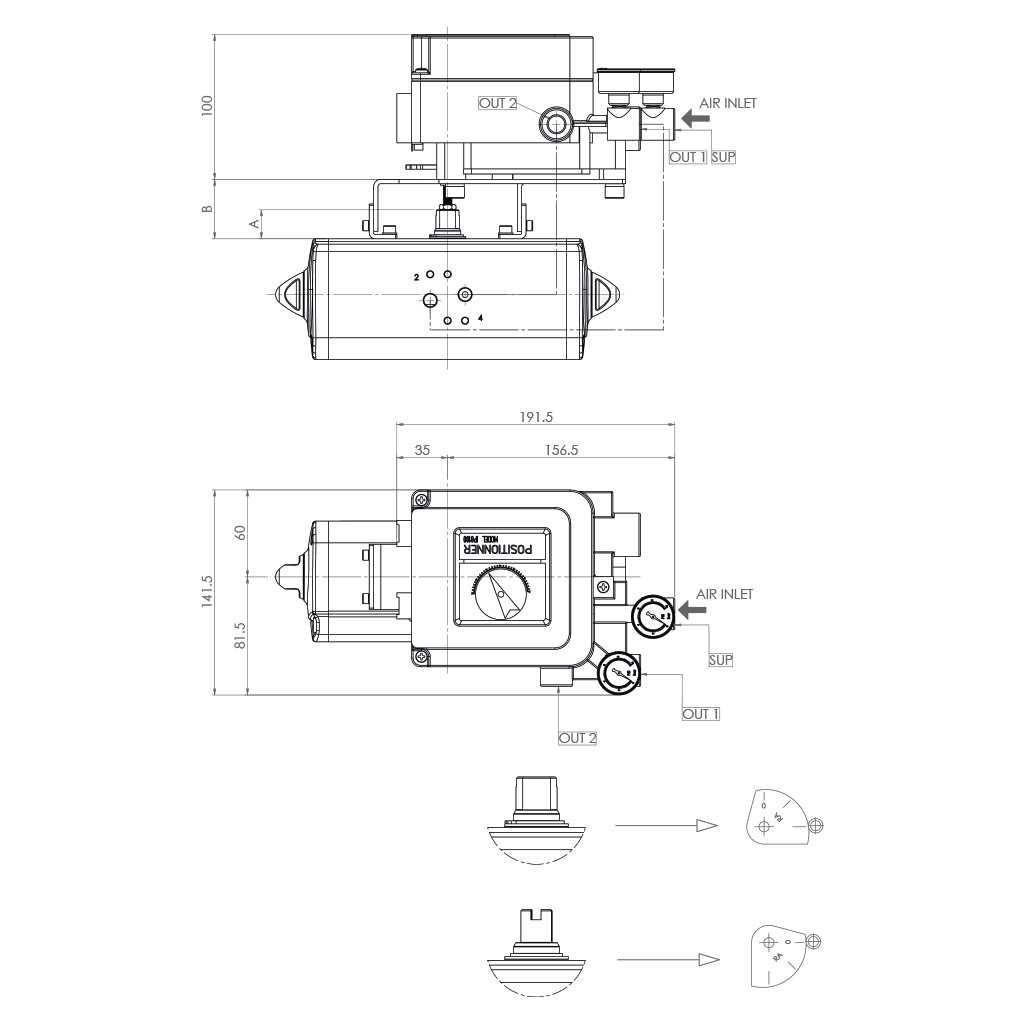

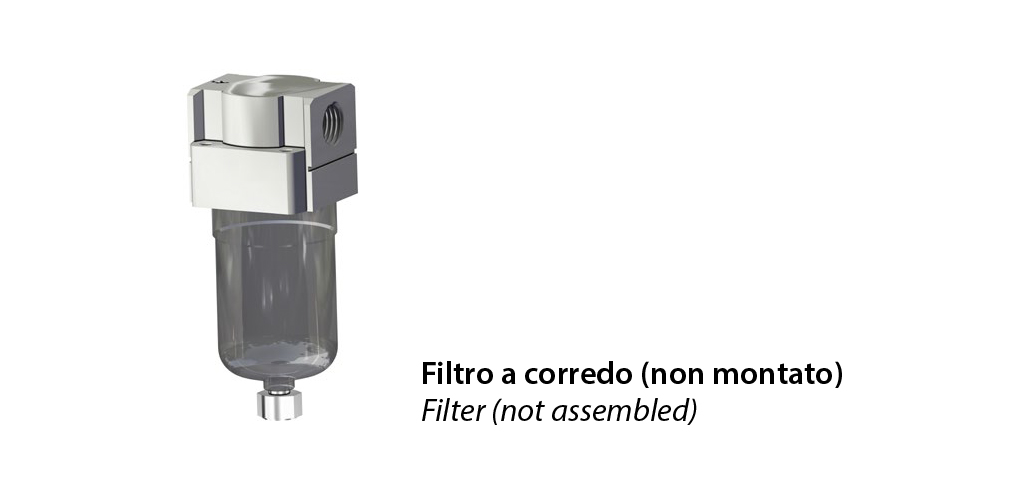

HAUPTMERKMALE - Versorgung: nicht geölte und auf 5μ gefilterte Luft - Eingangsstrom: 4 bis 20 mA Gleichstrom - 2 Manometer: 1 für Leitungsdruck (SUPPLY), 1 für Steuerdruck (OUT1). - Eingangswiderstand: 235 ± 15 Ohm (4 bis 20 mA Gleichstrom) - Pneumatische Anschlüsse 1/4" NPT - Elektrische Anschlüsse: M20 x 1,5 - Linearität: < ± 2 % F.S. - Empfindlichkeit: < 0,5 % F.S. - Luftverbrauch: ab 5 Nl/min. (P = 1,4 bar) bei 11 Nl/min. (P = 4 bar) - Betriebstemperatur: von - 20 bis + 80 °C - Schutzart: IP65 (gemäß IEC Pub. 60529)
ZERTIFIZIERUNGEN Auf Anfrage
SMC - IP 8100
ANMERKUNGEN Pneumatische und elektro-pneumatische Stellungsregler werden auf Anfrage geliefert, justiert und montiert unter Verwendung von beschichteten Aluminiumrohren und Schnellkupplungen.
Einstellung A = 0 - 90°: - Steuersignal 4 mA: geschlossene Stellung - Steuersignal 20 mA: offene Stellung Einstellung D = 90 - 0°: - 4 mA Steuersignal: offene Stellung - 20 mA Steuersignal: geschlossene Stellung
Weitere Angaben finden Sie in der Gebrauchs- und Wartungsanleitung.
