DER STELLUNGSREGLER WIRD UNKALIBRIERT GELIEFERT. DAS UNTERNEHMEN ACTUATECH S.P.A. IST NICHT VERANTWORTLICH FÜR DAS SET-UP.

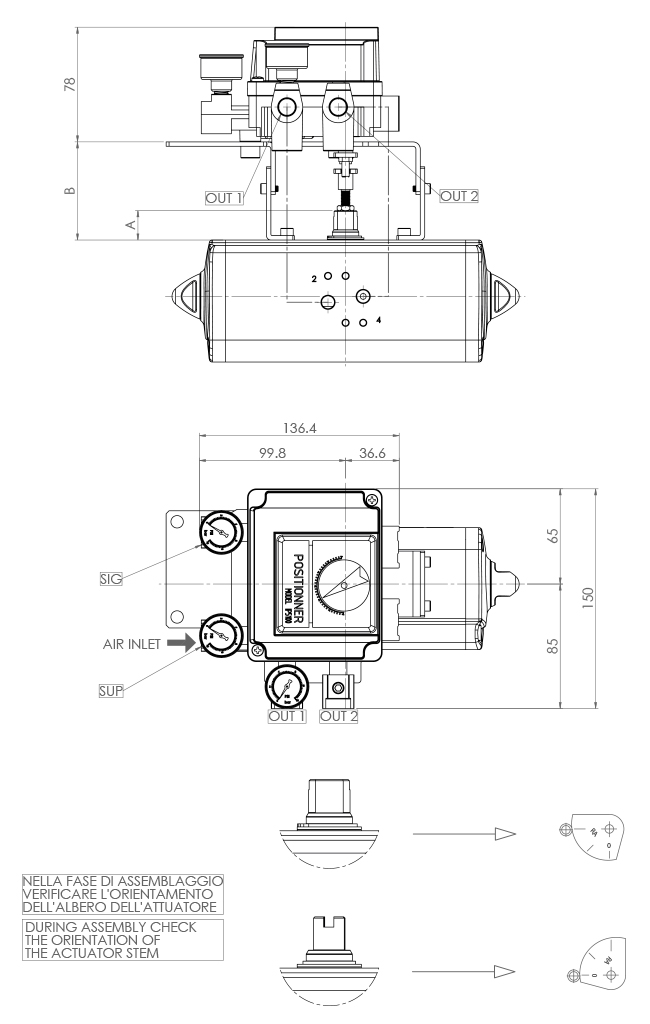

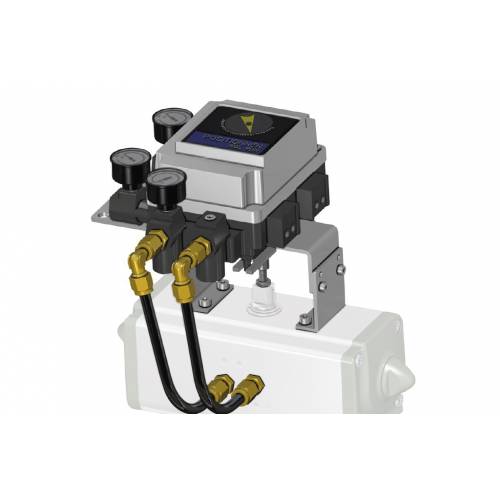

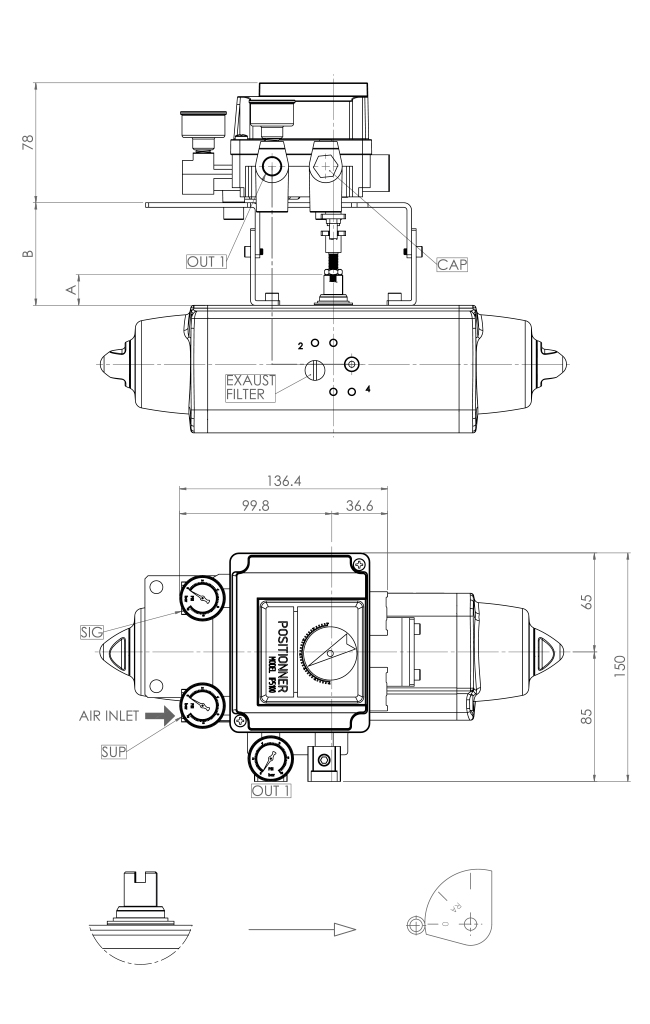

BESCHREIBUNG Der pneumatische Nocken-Stellungsregler eignet sich besonders für die proportionale Ansteuerung von DA- und GS Stellantrieben. Der Stellungsregler ist mit dem Stellantrieb über einen Bügel verbunden, der in die Stellantriebsbohrung eingerastet wird. Ein pneumatisches Regelsignal, gegeben von: Thermostat, Viskosimeter, Druckschalter usw. wird an den Stellungsregler gesendet, der basierend auf dem Wert dieses Signals den Öffnungs- oder Schließwinkel des Ventils einstellt. Der Rechts- oder Linkslauf kann ohne zusätzliche Teile geändert werden, einfach den internen Nocken umdrehen und die Anschlüsse zum Stellantrieb umkehren.

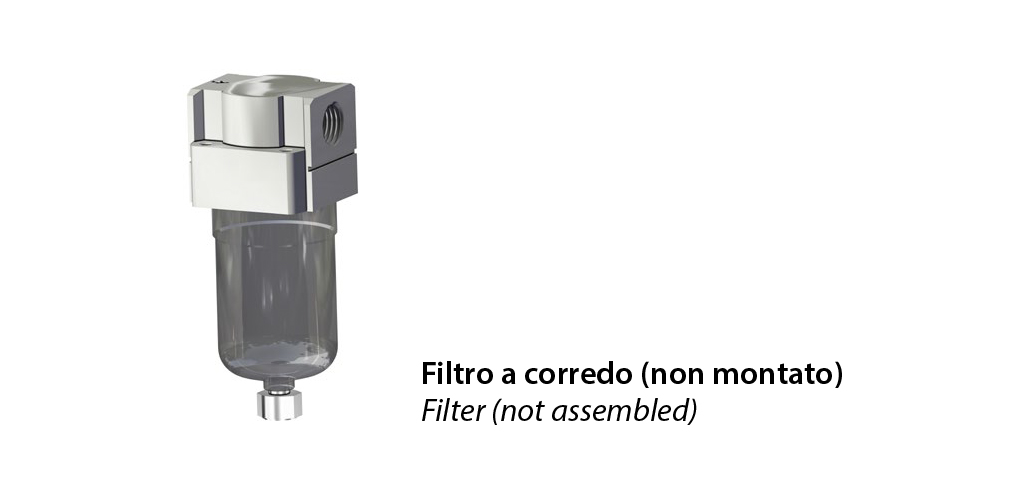

HAUPTMERKMALE - Versorgung: nicht geölte und auf 5μ gefilterte Luft - Steuerdruck: 0,02 - 0,1 MPa (0,2 bis 1 bar) (3 bis 15 psi) - 3 Manometer: 2 für Leitungsdruck, 1 für Steuerdruck. - Versorgungsanschluss: 1/4" NPT - Eingangssignalanschluss: 1/4" Gewinde - Schutzart: IP65 (gemäß IEC Pub. 60529) - Empfindlichkeit: < 0,5 % F.S. - Linearität: < ± 2 % F.S. - Luftverbrauch: von 5 Nl/min (P = 1,4 bar) bis 11 Nl/min. (P = 4 bar) - Betriebstemperatur: von - 20 bis + 80 °C - Auf Anfrage erhältliche Versionen: Hochtemperatur (- 5 bis + 100 °C) - Niedertemperatur (- 30 bis + 60 °C)
ZERTIFIZIERUNGEN - Auf Anfrage
SMC - IP5100
ANMERKUNGEN Pneumatische und elektro-pneumatische Stellungsregler werden auf Anfrage geliefert, justiert und montiert unter Verwendung von beschichteten Aluminiumrohren und Schnellkupplungen.
Einstellung A = 0 - 90°: - Steuerdruck 0,2 bar: geschlossene Stellung - Steuerdruck 1 bar: offene Stellung Einstellung D = 90 - 0°: - Steuerdruck 0,2 bar: offene Stellung - Steuerdruck 1 bar: geschlossene Stellung
Weitere Angaben finden Sie in der Gebrauchs- und Wartungsanleitung.
